丹佛斯變頻器機柜安裝指南

時間:2022-10-13    作者:津信變頻    點擊:次

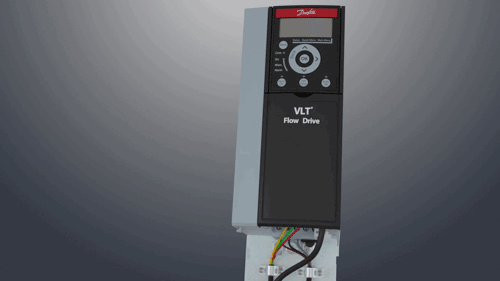

一、丹佛斯變頻器安裝(FC111為例)

1、

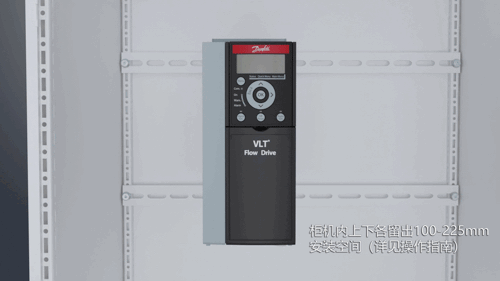

柜機內上下各留出100-225m安裝空間





圖片

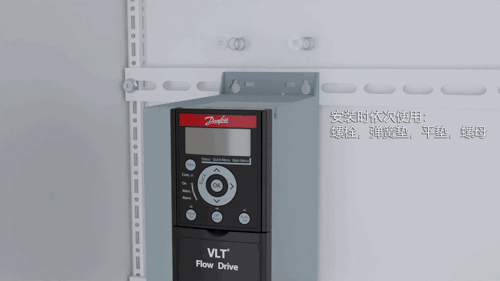

2、安裝時依次使用:螺栓、彈簧墊、平墊、螺母

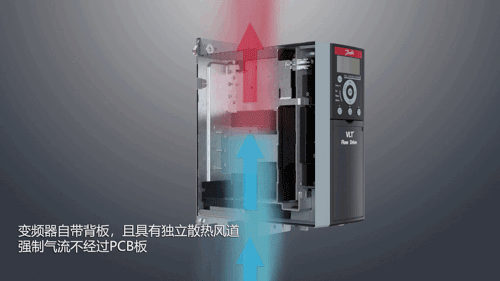

3、變頻器自帶背板,且具有獨立散熱風道,強制氣流不經過PCB板

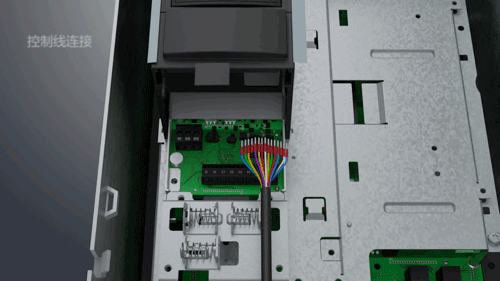

4、控制線連接


5、變頻器可直接并排安裝在控制柜內,變頻器之間無需額外空間



二、去耦板安裝(如需獲得更好的EMC抗干擾能力可選裝加去耦板)

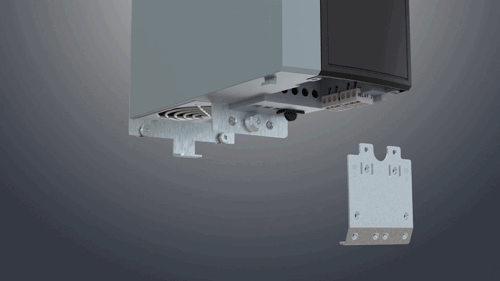

1、組裝去耦板并安裝至變頻器機身



2、固定PE端子及電纜屏蔽層



三、IP21套件安裝(如果需要獲得更高的防護等級可選裝IP21套件)

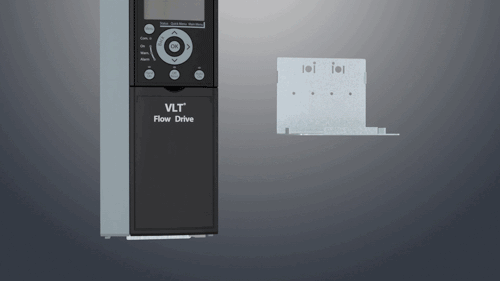

1、安裝電纜固定板



2、固定PE端子及輸入輸出電纜屏蔽層



3、安裝頂蓋和前蓋板



四、LCP柜門安裝(如果需要在柜門或控制箱門上直接操作變頻器,可選裝LCP套件)

1、

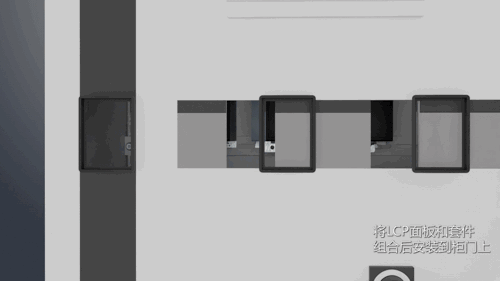

將LCP面板和套件組合后安裝到柜門上,開孔尺寸:

寬度62.5mm±0.2mm

高度86mm±00.2mm

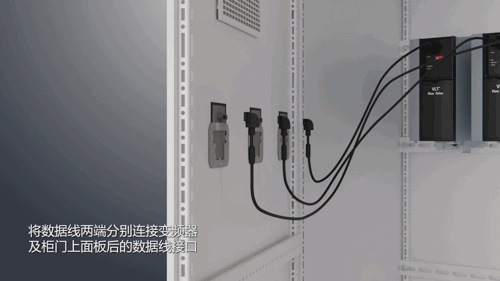

2、將數據線兩端分別連接變頻器及柜門上面板后的數據線接口

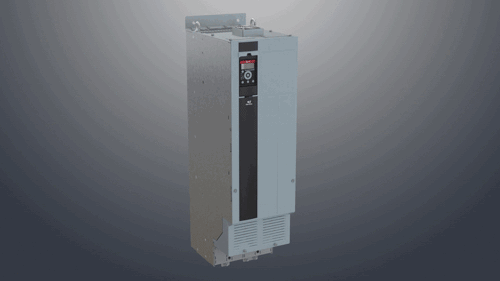

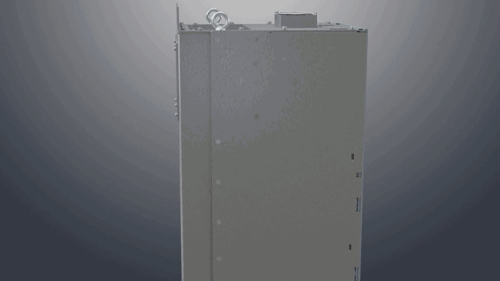

五、大功率變頻器機柜頂部散熱風道安裝

1、需將背部散熱孔封堵


2、完全隔離背部風道冷卻空氣和內部電子元件,確保高效冷卻

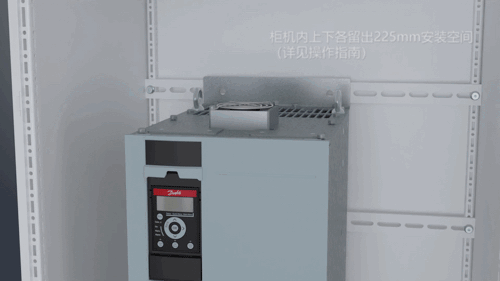

3、柜機內上下各留出225mm安裝空間



4、安裝時依次使用:螺栓、彈簧墊、平墊、螺母

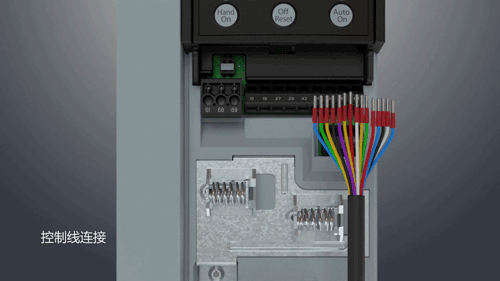

5、控制線連接
