臺達VFD—EL系列變頻器屬于臺達推出的多功能迷你型變頻器，EL系列采高效率散熱設計，可并排安裝，搭配鋁軌安裝，更節省空間，內置市場應用最廣泛的功能，提供業界更多應用的選擇，在小型水泵、鼓風機、食品包裝、印刷機械、藥機等行業優勢明顯。

在臺達VFD-EL變頻器安裝調試過程中，根據臺達VFD-EL變頻器不同的型號，接線方式也略有不同，詳細如下：

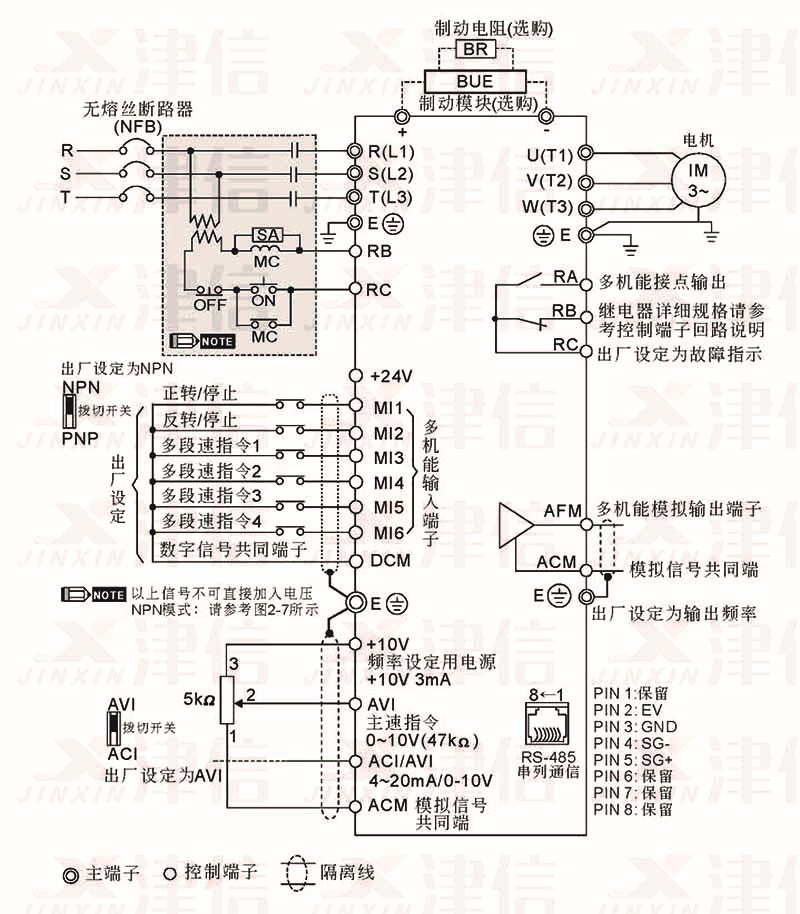

一、VFD002EL11A/21A,VFD004EL11A/21A, VFD007EL21A, VFD007EL11A, VFD015EL21A,VFD022EL21A,


二、VFD002EL23A, VFD004EL23A/43A, VFD007EL23A/43A, VFD015EL23A/43A,VFD022EL23A/43A, VFD037EL23A/43A,VFD004E23P/43P,VFD007E23P/43P, VFD015E23P/43P

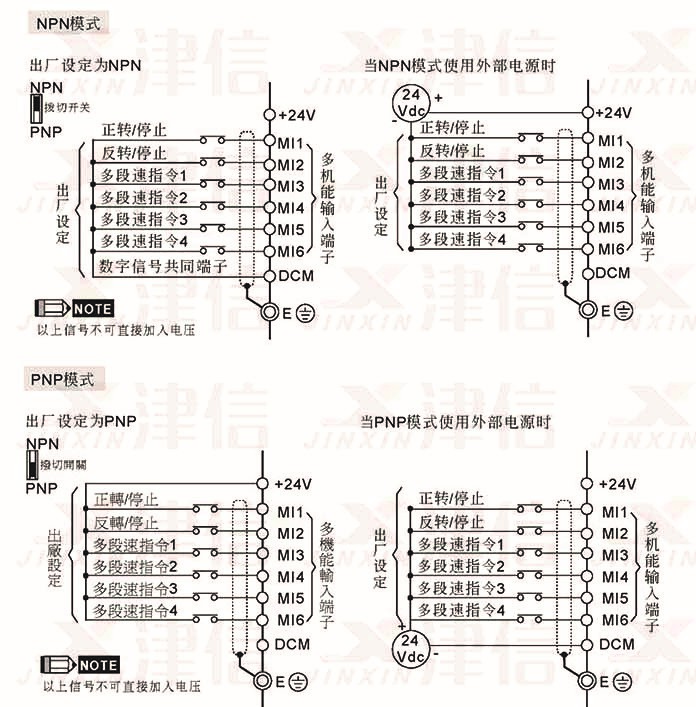

三、NPN 模式與PNP 模式




四、臺達VFD-EL變頻器接線說明：
l  主回路配線與控制回路的配線必需隔離，以防止發生誤操作。
l  控制配線請盡量使用隔離線，端子前的隔離網剝除段請勿露出。
l  電源配線請使用隔離線或線管，并將隔離層或線管兩端接地。
l  通?？刂凭€都沒有較好的絕緣。如果因某種原因導致絕緣體破損，則有可能因高壓進入控制電路（控制板），造成電路損毀或設備事故及人員危險。
l  交流馬達驅動器、馬達和配線等會造成噪聲干擾。注意周圍的傳感器
和設備是否有誤動作以防止事故發生。
l  交流馬達驅動器輸出端子按正確相序連接至3相馬達。如馬達旋轉方向不對，則
可交換U、V、W中任意兩相的接線。
l  交流馬達驅動器和馬達之間配線很長時，由于線間分布電容產生較大的高頻電
流，可能造成交流馬達驅動器過電流跳機。另外，漏電流增加時，電流值的精度
會相對的變差。因此，對≤3.7kW交流馬達驅動器至馬達的配線長度應約小于
20m。更大容量約小于50m為好；如配線很長時，則要連接輸出側交流電抗器。
l  交流馬達驅動器接地線不可與電焊機、大馬力馬達等大電流負載共同接地，而必
須分別接地。
l  接地端子E 以第三種接地方式接地，460V 機種以特種接地方式接地。
l  VFD-EL 交流馬達驅動器內部并無安裝制動電阻，在負載慣性大或頻繁啟動/停止
的使用場合時，可選購加裝制動電阻。
l  為了安全和減少噪聲，230V 系列采用第三種接地（E ），460V 系列采用特種
接地（E ）。
l  多臺的變頻器被安裝在一起時，所有變頻器必須直接連接到共同接地端。
